Katalogový list

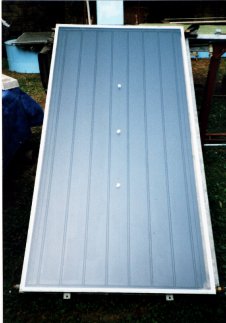

Popis solárního kolektoru MIROSKAL 1914
2.1. Kolektor

Typové označení: MIROSKAL 1914

Skleněný solární článek SOLKOL-1

Typ: plochý, zasklený
Délka / výška/hloubka:1990mm x 1070mm x 92 mm
Plocha kolektoru: 2,129 m 2
Připojovací rozměr potrubí (DN): 4x 1"
Hmotnost v prázdném stavu: 41 kg
Obsah kapaliny: 1,45 l
Rozsah průtoků: od 50 do 120 l/h
Doporučený provozní přetlak: 6 bar
Teplonosná látka: propylenglykol
Specifikace (přísady atd.): antikorozní přísady
Alternativní teplonosná látka: voda
2.2. Zasklení (kryt kolektoru)
Počet krytů: 1
Materiál krytu: solární kalené sklo  ultračiré solární
Tloušťka krytu: 4 mm
Propustnost slunečního záření krytu: 91 %
Rozměry apertury: 1,930 m x 0,935 m = 1,805 m2
2.3. Absorbér:
Materiál: Al plech
Tloušťka absorbéru: 0,5 mm
Povrchová úprava, povlak: selektivní Mirotherm (Al plech), Solarlack M40Li (potrubí)
Pohltivost slunečního záření : 95 %
Emisivita : 5% plech / 9% potrubí; výsledná 5,8 %
Konstrukční typ trubkového registru: Z
Počet trubek nebo kanálů: 8
Průměr trubky nebo rozměr kanálu: Cu 10 mm x 0,5 mm
Rozteč trubek nebo kanálů: 115 mm
Rozměry: 1,93 m x 0,935 m = 1,805 m2
2.4. Tepelná izolace a skříň
Tloušťka tepelné izolace zadní strany: 50 mm minerální vlna s Al úpravou
Tloušťka tepelné izolace boční strany: 20 mm
Izolační materiál: mineralní vlna ROCKWOOL
Materiál skříně: hliník
Těsnicí materiál: EPDM
Rozměry skříně: 1,990 m x 1,070 m x 0,092 m
2.5. Omezení
Nejvyšší provozní teplota: 163 °C
Nejvyšší provozní tlak: 0,6 MPa
2.6. Další omezení
Další omezení: neskladovat sklem dolů, neuchopovat při manipulaci za
připojovací potrubí, neopírat kolektor o připojovací potrubí
-instalaci může provádět jen výrobcem proškolená osoba a oprávněná organizace
